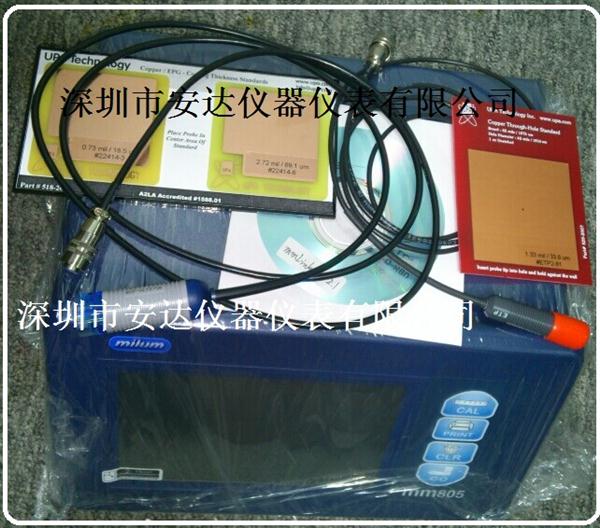

milum mm805孔銅面銅測厚儀
milum mm805是桌上型的孔/面銅雙功能測厚儀。附有7吋觸控式彩色螢?zāi)?,功能鍵全部顯示於畫面,只要觸摸螢?zāi)患纯奢p易調整並確認,操作界面輕鬆上手、量測與統計數據一目暸然。
配合孔銅測頭可做35mils以上孔徑量測,附有溫度自動補償功能,其所測出來的數據穩定性高。
面銅部分使用測頭,它能於蝕刻前、後,測量PCB面銅鍍層厚度,與板厚無關。獨特設計的替換式測針(Tips),共有三種規格(W/M/N)供客戶選用,使能 應用於不同的產品生產線。
適用產業:
PCB印刷電路板及鍍銅代工廠或其相關採購業
面銅探頭規格參數:
銅厚測量範圍:0.001~20.0mils (0.02 μm – 500 μm)
準確度:±1% 參考標準片
解析度:0.001mils (<1mil) / 0.02mils (>1mil)
孔銅探頭規格參數:
可測試最小孔直徑:35 mils (899 μm/0.85mm)
測量厚度範圍:0.04~4.0mils (1.0~100um)
準確度:±0.01 mil (0.25 μm) < 1 mil (25 μm) 參考標準片
解析度: 0.01mils (0.25um)
PCB板厚限制: 最小30mils (0.75mm)
805主機規格參數:
解析度 0.01 mil(0.1 μm)
顯示 全螢?zāi)籐CD顯示/觸控
測量單位 mil、um、uinch、mm及inch可選
記憶容量 可達20,000筆讀值
統計數據 平均值、標準偏差、最大值、最小值
輸出介面 RS 232串列埠、列印並列埠、USB埠
電源 AC 90~230V / 50~60Hz
儀器尺寸 (長) 280mm / (寬) 280mm / (高)120mm
儀器重量 2.8kg
主要特色:
設計最人性化的7吋LCD觸控操作界面
雙功能量測模式,分別為渦電流感應式與微電阻式,可快速量測孔/面銅厚度
多功能彩色分隔畫面顯示明顯易讀
99組應用程式,可分別獨立設定孔銅或面銅校正程式組
可分別設定校正因子、補償值,以符合產品規格與標準
可分別設定規格上、下限,方便計算Cpk以及辨別出是否超出所量測範圍
測量單位mil、um、uinch、mm及inch
測頭均採用獨特設計的替換式測針(Tips)
面銅測量時可依製程上測量面積大小不同選用適合的測針(W/M/N)
測試頭採用快速插拔式接頭設計
擁有先進的統計功能,可用於測試後數據的整理分析
擁有RS-232、USB傳輸介面,可連接電腦作數據傳輸(節省列印成本)
也可接點陣式印表機列印輸出
